三维应用

    三维地理信息系统产品
  三维地理信息系统(3D GIS),是新一代的地理信息系统,采用完全自主知识产权的核心3D引擎,三维地理信息系统是革命性突破,是物联网采集信息的最好展示管理平台,是智慧城市、智慧校园、智慧景区、智慧港口等建设的核心平台。

港口三维地理信息系统

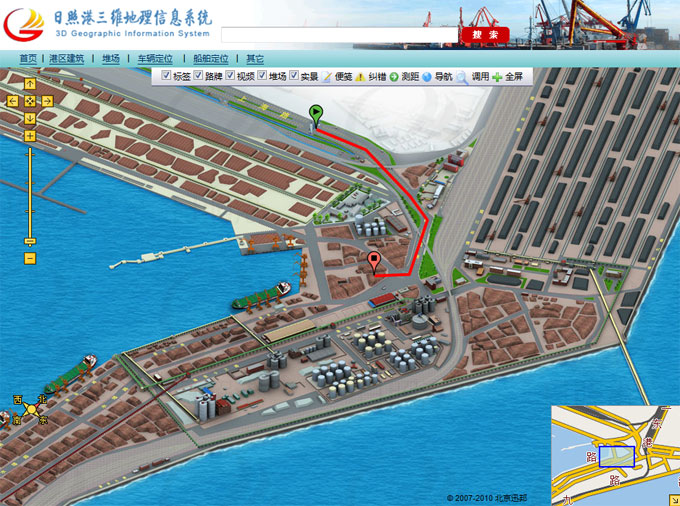

日照港三维地理信息系统

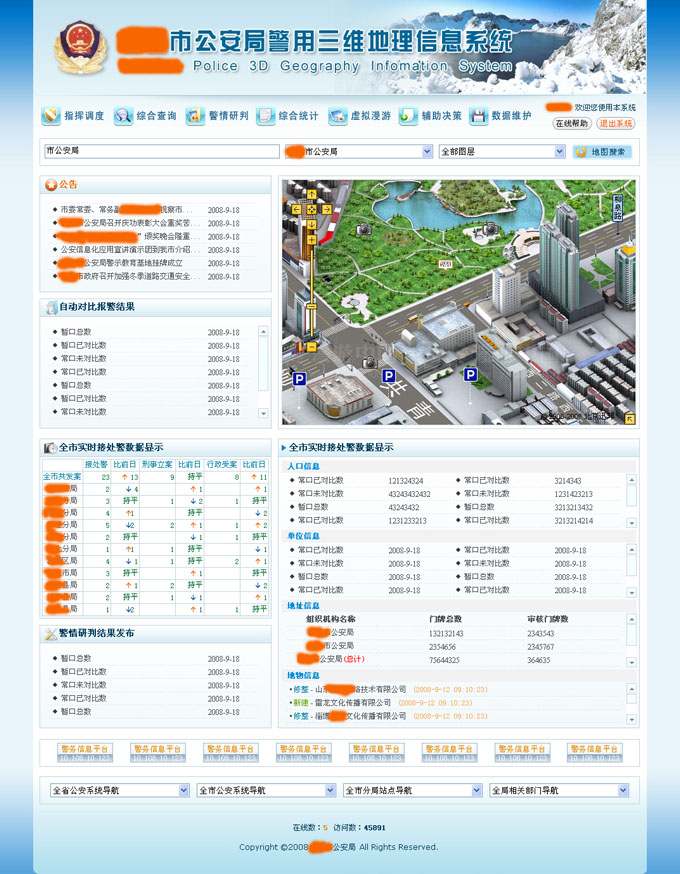

警用三维地理信息系统
警用三维地理信息系统

三维警用地理信息系统功能介绍
1.项目介绍

    项目背景

随着信息技术的发展,地理信息系统(GIS)在公安系统中发挥的作用越来越重要,除指挥中心对作战和巡逻指挥需要GIS外,人口、刑侦、治安、交通、消防、警卫、反恐等部门也需要将已建成的相关业务信息系统的信息叠加在电子地图上进行综合利用,提高公安机关作战指挥、管理分析、快速反应等方面的能力和水平。

传统的警用地理信息系统都是建立在二维平面矢量地图和影像地图的基础上,已经越来越不能满足公安系统的信息化需求,随着计算机三维虚拟技术的发展,在警用信息系统中应用三维建模,多角度渲染等先进的信息技术便形成了下一代警用三维地理信息系统(PGIS 3D),三维地图比二维平面地图更直观形象更逼近城市的实景,将给警用信息系统带来革命性的突破。

建设目标

系统的建设目标是利用先进的三维建模技术建设一套某某市警用三维地理信息系统,实现三维地图、平面地图、卫星影像地图的切换以满足不同的应用需要,按照公安部统一的标准利用最先进的技术在某某市建成全国首家警用三维地理信息系统。

项目意义

支撑构建现代先进的社会治安防控与指挥体系

促进跨区域跨警种跨部门的信息资源共享

提高各警种各部门协同作战能力



2.系统需求

    2.1总体需求

第一,满足机关领导决策分析和基层单位日常地理信息系统应用,实现警务数据的集中可视化展示与综合分析,实现全局业务系统空间数据的关联分析,为指挥调度提供辅助决策,为基层单位提供警务地理信息服务。

第二,将各部门关心的空间信息纳入警用综合地理数据库,建立数据仓库进行数据挖掘,为各级公安机关的指挥调度提供决策性信息。

第三,警用三维地理信息系统作为各个业务系统业务信息展示的载体,可以直观形象的进行可视化展示,并建立各种信息的关联分析。

第四,警用三维地理信息做为一个平台,可以集成手机报警系统、固定电话报警系统、固定点报警系统、GPS系统、视频监控系统等。

通过警用三维地理信息系统的建设可以为各业务部门原来的MIS系统提供地图服务;同时还可以通过智能地址匹配和对比技术,将各种警务数据信息上图,进行关联分析。利用报警定位技术、视频监控技术、三维电子地图技术实现接处警功能。还有案事件,人口,交通等业务信息的可视化查询和信息直观展示,为某某市公安局提供强有力的技术保障。

2.2地图数据

建设覆盖某某市主城区的三维数字地图,三维地图根据规划部门提供的1:500矢量地图制作。建筑物、山脉、水系、道路等地理坐标精确,建筑物的外观与实际外观相符,并能将建筑物的门头广告牌在三维模型上贴图,建筑物的窗户能在最大一层地图清晰看到。山脉、河流等外观也要逼真。三维地图以斜45度为主,可以根据实际业务系统的要求进行其它角度的渲染出图。

2.3功能要求

1.警用三维地理信息系统基础平台

搭建警用三维地理信息系统基础平台,制作三维地图、平面地图、影像地图三种类型地图,并实现相互切换,地图制作要严格按照经纬度和比例尺精确制作以满足公安系统的专业应用。基础平台具有放大、缩小、任意拖动、数据标注、测距、鹰眼、导航、GPS定位、综合查询等基本功能。基础平台预留有丰富的接口类型,可以接驳公安系统不同的业务子系统。基础平台是各应用系统的基础架构,能够提供基础的地图服务接口。

2.警用三维地理信息应用系统

(1)指挥调度系统

地图基本操作:地图放大、缩小、平移、测量、鹰眼、全图显示等。

地图导航:可以按照管辖和负责范围定位。

地图定位:按照门牌号,道路、地名、建筑名等查询定位,还可以手动定位。

报警定位:按照不同报警方式,提供固定电话报警定位、移动电话报警定位、固定报警点报警定位等多种定位功能。当有报警时,要将报警信息在地图上自动定位,自动定位成功后可显示报警点周边的各种信息,如果自动定位不成功,需要调用地图定位导航和查询功能进行人工定位。

周边分析:查询周边的派出所、资源、医院、危险源、单位、学校、移动警力。

最佳路径:计算从指挥中心、周边警力或者周边资源等到现场的最佳行车路径。

视频图像:在选择某个摄像头后,执行图像调用功能将图像监控系统切换到相应图像界面,由图像监控系统提供客户端浏览工具浏览实时图像,并可以根据权限和图像监控客户端的功能,通过可控制云台实现对摄像头的控制。如果现场有视频监控,则可在地图上调用现场的实时视频。

警卫预案:可制作、查询和显示重点警卫防范区域、警卫路线,以及警卫区域周边警力的部署情况。

移动目标:可以在地图上对移动目标进行实时跟踪,查询移动目标的当前位置,历史路径的回放。

(2)案事件分析系统(警情研判分析系统)

案事件查询:输入案事件的查询条件,查询到的案事件信息列表显示,并在地图定位。还可对任意区域范围内的案事件进行查询。还可以选择任意区域范围,查询范围内符合条件的案事件信息。

周边查询:以案事件为中心,查询一定区域范围内的关联信息。

统计分析:按照辖区范围和业务类型分类,分别进行统计,统计结果以直方图、饼状图、颜色范围图、点密度图等多种地图专题方式展现。

警情分析:通过对警情动态数据库的关联应用获取上报的案件信息。在分局、派出所可以显示本辖区的地图,通过与派出所综合系统以及110接处警平台配合使用获取案(事)件信息;通过对获取的各种案(事)件进行按区域、时间段、案件类型、警情级别等要素制作标绘图。并把警情分为“良好、平稳、警示”三个等级,用绿色、黄色和红色在地图上显示全市不同辖区的警情信息等级。

人口分析:

常住人口分析:人口密度分析、人户分离分析、人员去向分析(需要警务平台中调取相关数据)。

暂住人口分析:暂住人口密度分析、暂住人口户籍地分析、暂住人口活动轨迹分析(依托暂住人口登记和旅馆业系统)。

重点人口分析:重点人口密度分析、重点人口活动轨迹分析(依托旅馆业系统)。

吸毒人员分析:吸毒人员密度分析、吸毒人员活动轨迹分析(依托旅馆业系统)。

工作对象分析:工作对象密度分析、工作对象活动轨迹分析(依托旅馆业系统)。

案件分析:刑事案件分析,几类常见案件分析、抢劫、抢夺、盗窃、诈骗;行政案件分析,行政案件密度分析。

警情预测:四色预警(根据几年的平均值设定基数,按案件的起数进行报四色报警),警情曲线预测(根据几年的平均值,综合政治、天气等因素的影响进行预测)。

(3)实有人口系统

人口定位:可根据姓名、身份证号码、街路巷、门楼牌号、门楼详址、派出所、性别、出生日期等查询条件或者指定查询区域,查询常住人口信息,并在地图上定位,如果人口的详细信息中,还有其它地址信息的,可以点击地址信息进行再定位。比如通过点击工作单位信息,进行工作单位的定位。

周边查询:当人口定位查询完毕,对单个查询结果进行定位后,此时可以对该结果进行周边查询。

空间查询:选择某个区域如矩形选择、多边形选择、圆形选择、辖区选择,对区域内实有人口信息进行查询条件设置,查询区域范围内关注的地理信息。

人-房关联分析:对查询的某个人员,可以自动将该人员居住房屋、服务场所通过关联关系检索出,并可以继续关联其他信息。

人口统计:实现区域统计、按照派出所辖区统计人口数量、在地图上按照选择区域(园、矩形、多边形)统计人口数量、按照性别、民族、血型、职业、年龄段分类统计人口数量。

案件统计:按时间统计(每日、周、月、年或者任意时间段)、按发案时间统计(每日或者每一个时间段按0-3、3-6点的时间进行统计)、按处所统计、按性质统计、按状态统计、按危害程度统计。

工作量统计:新建地址量、各单位工作量、人口标注量、案件量等。

(4)业务信息上图

将公安系统内部的各种业务信息在地图上直观展示,并能进行查询,分类显示形成各类专题地图。

(5)综合查询系统

实现对任意图层的模糊条件查询、区域范围查询(包括辖区、任意区域)、周边查询、单位查询、地物查询、案事件查询、空间查询等功能,查询结果以列表显示,选择查询结果在地图定位。

(6)辅助决策系统

建立公安机关及民警、全市应急部门、全市专家、全市危险源、全市可用警力等通讯数据库,包括名称、地址、联系方式等字段,可以录入查询。通讯数据库通过地址字段与地理信息系统数据库建立关联,建立各种应急响应预案,当突发事件发生时可以自动调出预案并在三维地图定位显示相关资源的地理位置,还可以实现将警务三维图标在三维地图上任意摆放,绘制警务态势图,针对突发事件进行模拟沙盘推演。

(7)三维虚拟漫游

该功能开发单独的客户端程序,可以实现跟3D游戏一样,360度旋转,俯冲漫游,街区道路漫游,要求采集门面照片贴到门面三维模型上面,达到逼近实景漫游。

360度全景展示,制定全景照片采集标准,每个路口、重点部位、场所都要采集全景照片并做拼接处理。

(8)交通、消防系统。(二期)

3.后台管理系统

后台管理系统是对整个三维地理信息系统进行数据维护管理的平台,超级管理员有所有权限,超级管理员可以管理用户,分配用户权限,使不同的登录用户对不同的数据有不同的管理权限,比如一个辖区的民警只能维护本辖区的地理标注数据。后台管理系统可以对地理信息数据进行维护,比如建筑物、单位、人口及其它警务地理信息的标注与修改。后台管理系统在数据采集管理方面应实现如下功能:

(1)通过B/S结构的网页在电子地图上对地理信息的添加、删除和修改的操作。

(2)数据审核:管理员对录入数据的校验判断,通过程序自动根据有效性规则和人工两种方式校验。

(3)数据查询:实现对已入库的数据进行查询的功能。

(4)数据统计:实现按管理级别到人的采集任务逐级统计,对已采集信息数量、已经审核信息数量、未审核信息数量进行统计,对每个人采集工作成果的查询,便于管理整个采集工作,为采集考核提供依据。

2.4系统接口

    三台合一接派警系统接口:

固定电话接口:要求能够自动从程控交换机读取来电号码,一般情况下各类交换机都有一个接口函数,前台软件通过调用该接口可以获得三字段信息(电话号码、地址、装机姓名)中的地址信息,并在三维地图定位。

?手机定位接口:从交换机中读取来电号码,然后调用中国移动、中国联通提供的地址定位服务LBS(Location-based service),获得来电号码的定位坐标,并在三维地图上显示。

GPS定位接口

GPS设备的定位信息通过无线网络传递到GPS通讯服务器,然后通过GPS监听程序将GPS定位信息传递到GIS中,实现在三维地图的实时定位和历史轨迹回放,并能实现GPS车辆的不同状态的区别显示,停止时车辆显示灰色图标,行走时是彩色图标。

视频监控接口

在三维地图中点击相应的摄像头就能打开该摄像头的视频监控画面,并能通过云台对摄像头进行控制。

业务系统接口

业务系统给GIS提供HTTP接口和数据库接口,三维地理信息系统给业务系统提供地图服务调用API。
